Mast table RT 15ST |
||||
规格型号 |
提升高度h3 mm |
自由提升高度h2 mm |
门架缩回时高度h1 mm |
作业时门架最大高度h4 mm |
RT 15ST |
||||
两门架-标准提升 |
2500 |
135 |
1830 |
3365 |
2700 |
135 |
1930 |
3565 |
|
3000 |
135 |
2080 |
3865 |
|
3300 |
135 |
2230 |
4165 |
|
3600 |
135 |
2380 |
4465 |
|
4000 |
135 |
2580 |
4865 |
|
4500 |
135 |
2830 |
5365 |
|
三门架-全自由提升 |
4500 |
1490 |
2172 |
5365 |
5000 |
1655 |
2340 |
5865 |
|
5300 |
1755 |
2440 |
6165 |
|
5500 |
1820 |
2507 |
6365 |
|
5800 |
1920 |
2607 |
6665 |
|
6000 |
1990 |
2672 |
6865 |
|
6500 |
2155 |
2840 |
7365 |
|
7000 |
2320 |
3007 |
7865 |
|
7500 |
2490 |
3172 |
8365 |
|
8000 |
2655 |
3340 |
8865 |
|

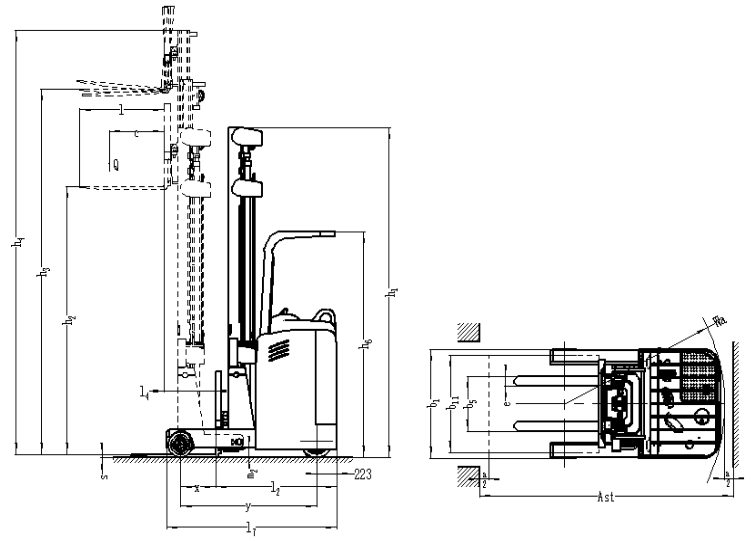

根据VDI 2198 标准的工业车辆类型表 |
||||
特性 |
1.2 |
型号 |
|
RT15ST |
1.3 |
动力(电动、柴油、汽油、液化气、手动) |
|
电动 |
|
1.4 |
驾驶方式(手动式、步行式、站驾式、拣选式) |
|
站驾式 |
|
1.5 |
额定负载 |
Q (t) |
1.5 |
|
1.6 |
载荷中心距 |
c (mm) |
500 |
|
1.8 |
前悬距 |
x (mm) |
380 |
|
1.9 |
轴距 |
y (mm) |
1482 |
|
重量 |
2.1 |
自重(包括蓄电池) |
kg |
3630 |
2.3 |
空载时桥负荷，驱动侧/承重侧 |
kg |
2260/1370 |
|
2.4 |
满载货叉前移时桥负荷，驱动侧/承重侧 |
kg |
840/4290 |
|
2.5 |
满载货叉缩回时桥负荷，驱动侧/承重侧 |
kg |
1960/3170 |
|
车轮 |
3.1 |
轮胎（橡胶轮、高性能弹性体轮、气轮胎、聚氨酯轮） |
|
聚氨酯轮 |
3.2 |
轮子尺寸，驱动侧 |
¢xW (mm) |
343×140 |
|
3.3 |
轮子尺寸，承重侧 |
¢xW (mm) |
267×106 |
|
3.5 |
轮子数量(x=驱动轮) 承重侧/驱动侧 |
|
2/1x+2 |
|
3.7 |
轮距， 承重侧 /驱动侧 |
b11 (mm) |
1010/500 |
|
基本尺寸 |
4.1 |
货叉倾角前/后 |
α/β (°) |
2/4 |
4.2 |
门架缩回高度 |
h1（mm） |
3340 |
|
4.3 |
自由提升高度 |
h2（mm） |
2655 |
|
4.4 |
提升高度 |
h3（mm） |
8000 |
|
4.5 |
作业时门架最大高度 |
h4（mm） |
8865 |
|
4.7 |
护顶架高度 |
h6（mm） |
2330 |
|
4.19 |
总体长度 |
l1(mm) |
2246 |
|
4.20 |
至货叉垂直面的长度 |
l2 (mm) |
1326 |
|
4.21 |
车体宽度 |
b1 (mm) |
1130 |
|
4.22 |
货叉尺寸 |
s/e/l (mm) |
35/100/920 |
|
4.25 |
货叉外间距（最小/最大） |
b5 (mm) |
200/760 |
|
4.28 |
前移距离 |
l4（mm） |
560 |
|
4.31 |
最小离地间隙 |
m1（mm） |
80 |
|
4.34 |
直角堆垛通道宽度800×1000（1000沿货叉放置） |
Ast (mm) |
2695 |
|
4.35 |
转弯半径 |
Wa (mm) |
1750 |
|
4.37 |
至轮臂最前端的长度 |
l7（mm） |
1855 |
|
性能 |
5.1 |
行驶速度 满载/空载 |
km/h |
9.5/9.5 |
5.2 |
提升速度 满载/空载 |
m/s |
0.28/0.32 |
|
5.3 |
下降速度 满载/空载 |
m/s |
0.35/0.31 |
|
5.4 |
前移速度 满载/空载 |
m/s |
0.09/0.12 |
|
5.8 |
最大爬坡能力 满载/空载 |
% |
10/15 |
|
5.10 |
行车制动 |
|
电磁制动 |
|
电机 |
6.1 |
驱动电机功率 S2 60min |
kW |
5.5 |
6.2 |
提升电机功率 S3 15% |
kW |
8.6 |
|
6.3 |
蓄电池根据 DIN 43531/ 35/ 36 A，B，C，无 |
|
A,4Pzs |
|
6.4 |
蓄电池电压，额定容量 K5 |
V/ Ah |
48/360 |
|
6.5 |
蓄电池重量 |
kg |
680 |
|
其它 |
8.1 |
驱动控制方式 |
|
三相交流 |
8.2 |
系统压力 |
(bar) |
110 |
|
8.3 |
系统流量 |
(l/min) |
40 |
|
8.4 |
驾驶员耳边噪声水平 根据EN12053标准 |
dB(A) |
＜70 |
|
